0318-5885888

产品展示
产品展示
首页 > 产品展示 >

多元合金共渗

时间:2017/6/12来源:本站原创作者:admin
   铁路桥梁配件多元合金共渗防腐工艺
   我公司拥有专业的设备，提供铁路桥梁配件多元合金共渗防腐处理。
   一、多元合金共渗的防腐机理：
多元合金共渗是将工件置于含至少两种欲渗元素的渗剂中，经过一次加热扩散过程，使多种元素渗入工件表面的化学热处理过程，多元合金共渗工艺使所渗金属元素与基体金属发生反应而形成化合物相，使渗层与基体结合牢固，其结合强度是电镀、热镀锌工艺难以比拟的。渗层具有不同于基体金属的成分和组织，从而使工件表面获得特殊的性能，如抗高温、耐腐蚀、耐磨损等性能。
   多元合金共渗的工艺流程是：抛丸机进行表面氧化层处理→多元合金共渗炉共渗→冷却→抛丸→钝化→成品。
   二、多元合金共渗的特点：
   1 、多元合金共渗的涂层特点
   多元合金渗层均匀，金相组织致密，渗层厚度可达到 10 μm 一 IO0μm ，根据需要调控，符合国家常用标准≥15 μm 、 ≥30 pm ，是一层牢固的防腐屏障，抗腐性能大大优于热镀锌、电镀锌和普通粉末渗锌。并且表面不经过高温和酸洗，无三废排放，可以和食物，饮用水在一起，无任何污染。同时，多元合金渗层对于大气、海水、肥皂水、石油、苯及高温硫化氢气体均有优异的抗蚀能力。
   2 、多元合金共渗的基体特点
   多元共渗没有氢脆现象，具有良好的耐热性能，因此多元共渗可满足对疲劳强度、耐磨性、韧性要求高的钢铁结构件和紧固件的防腐处理。经共渗处理的钢铁制件不改变基体的金相结构，也不影响其力学性能，其抗拉、屈服强度还有所提高。
   三、多元合金共渗的实际应用

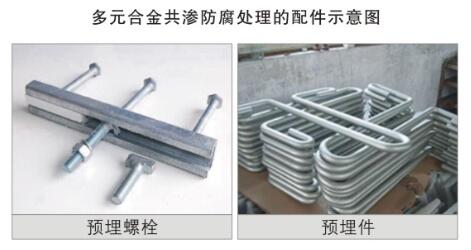

   由于多元合金共渗锌技术有诸多的优异性能，所以它已广泛地应用在室外钢铁结构、紧固件、高速公路、航空航天、护栏、桥梁、水暖器材及建筑五金、汽车、工程机械和海洋化工、冶金、发电等工程中的耐高温、耐冲击、耐腐蚀部件。如装配、运输和使用过程中的发生的磨损、碰擦、高温及雨水、海水的冲刷等均会使传统的镀层受到某种程度的破坏而降低其防腐能力，由于多元合金渗层具有较高的硬度和结合力，因此，其综合性能在实际应用中更显示优势。
   四、多元合金共渗的技术标准：
   1 、厚度：一般在 10 一 10Oum 之间，可根据基体使用情况而定；
   2 、渗层表面硬度： HV380 - 400 （相当于 HRC40 -42 ) ;
   3 、渗层表面状况：均匀光洁、色泽银白或银灰色．不改变零件尺寸，无氢脆。
   4 、硫酸铜溶液试验：符合国家标准（ GB2317 - 85 ）技术条件试验。
   5 、中性盐雾试验：其试验条件按 GB / TIO125 - 1997 技术条件，完全符合国家标准。耐热性好，共渗件在 600 ℃ 中不会咬死。
   6 、渗层结合力实验：结合力强，系扩散冶金结合，经实验符合国家结合力试验标准 ( GB2694 - 81 ) ，其他试验薄片随炉共渗试样做 90 ℃ 弯曲不发生渗层剥落，锤击试验渗层无剥落，符合相关国家标准。
   7 、其它：符合或优于国际标准化组织标准 IS03768-76 ( E ) ，英国《钢铁渗锌制件》标准 BS4921 - 88 ( E ) ，中华人民共和国机械行业《钢铁粉末渗锌》标准 JB5067 - 99。

多种工艺防腐处理的性能比较



电镀锌



热镀锌



内外侧喷氯化橡胶



多元合金共渗









防腐层

形成机理









利用电解作用在钢铁表面沉积一层锌









将工件浸入融化状态的锌池中，外表粘附一层锌









在管壁内外面喷涂氯化橡胶涂层，外部刷防腐漆

在真空条件下，多元金属扩散到钢铁层中，改变金属成分、组织和结构，形成不同锌铁比的锌铁合金。并在多元合金共渗的基础上加上封闭层，进一步提高抗养性及其耐磨性。

盐雾试验时间

<100h

<100h

>150h

>550h



大气环境下耐蚀性



<6个月



3-5年



5-8年



10-15年

氢脆影响

有

无

无

无

机械性能影响

有

有

无

无

硬度（HV）

100左右

<100

300-380

300-380



对零件的配合影响



较小



较大



较小



基本无影响



涂层外观的均匀性



较好



差



较好



优

耐磨性

一般

一般

较好

好

多种工艺对环境的影响比较



电镀锌

热镀锌



内外侧喷

氯化橡胶





多元合金共渗



会产生电镀废水，包括含氰废水，含重金属废水等，发达国家已经淘汰此工

与电镀锌基本相同

加工过程中会不可避免的产生四氯化碳，对人体有毒，且是大气臭氧层的耗物

不经过高温和酸洗，无三废排放，可以和食物，饮用水在一起，无任何污染。日本和德国已经将此防腐耐抗技术全面应用，并取代其他工艺

多种工艺对环境的影响比较



电镀锌

热镀锌

内外侧喷

氯化橡胶

多元合金

共渗



加工成本比多元合金共渗+封闭层技术少15%左右，但是使用年限一般不及多元合金共渗+封闭层技术的1/10,

且每年都需要维护，费用极高，很多国家都已经将其淘汰。

加工成本与多元合金共渗+封闭层技术相当，使用年限约为多元合金共渗+封闭层技术的1/3,且平均1.4年需要在外侧刷防腐漆涂层进行维护，费用很高。我国铁路系统预埋件、航天航空、汽车制造等领域已将其淘汰。取而代之的是多元合金共渗+封闭层技术。

加工成本比多元合金共渗+封闭层技术较高，虽然使用寿命可达到5-8年，但其间还需多次刷防腐漆涂层进行维护，相比较多元合金共渗+封闭层技术，长期经济效益不及其一半。

加工工艺一次成型，成本较传统电镀等工艺差别不大，但使用寿命能达到10-15年甚至更长，且满足免维护的要求，这对于煤炭的生产来说，是一笔无形的经济效益。所以长期计算，经济效益非常显著，是科学和行之有效的。









上一篇：防水板 下一篇：管廊连接用预应力钢棒
