序号

项目

单位

标准

参考标准

实测值

1

流平性

/

光滑平整

GB/T13477（2002-6）

表面光滑平整

2

表干时间

h

≤2

GB/T16777（2008）-16A

2

3

实干时间

h

≤24

GB/T16777（2008）-16A

18

4

固含量

%

≥99

GB/T16777-2008-5A

99

5

颜色外观

均匀淡灰色弹性体

GBS05-1426-2001

均匀粘稠体、淡灰色

6

不透水性

/

0.4MPa,2h

GB/T16777-2008-15A

不透水

7

流动长度

≥3m

TJ/GW120-2013

3.3m

序号

项目

单位

标准

参考标准

实测值

实验条件

1

硬度

邵氏A

20~30

GB/T531-2008-1A

23

23℃

2

弹性恢复率

%

≥90

GB/T13477（2002）-17A

93

3

100%弹性模量

MPa

≤0.3

≤0.6

GB/T13477（2002）-8A

0.17

0.32

23±2℃

-30±2℃

4

拉伸强度

MPa

≥3.0

GB/T16777-2008-9A

4.38

5

断裂伸长率

%

≥900

GB/T16777-2008-9A

1107

标准条件

6

低温柔性

/

无裂纹

GB/T16777-2008-13A

无裂纹

-30℃

7

定伸粘接性

/

无破坏

GB/T13477（2002）-10A

无破坏

23±2℃

-30±2℃

8

粘接强度

MPa

≥1.5

GB/T16777-2008-7A

2.6

序号

项目

单位

标准

参考标准

实测值

备注

1

拉伸强度保持率

%

≥90

GB/T16777-2008

117

热处理

93

碱处理

95

酸处理

109

人工气候加速老化-1

96

人工气候加速老化-2

2

断裂伸长率保持率

%

≥90

GB/T16777-2008

93

热处理

99

碱处理

97

酸处理

95

人工气候加速老化-1

95

人工气候加速老化-2

3

低温柔性

/

无裂纹

GB/T16777-2008

无裂纹

上述老化

序号

项目

单位

标准

参考标准

试验条件

实测值

1

低周疲劳

次

≥200

TJ/GW120-2013

-30℃+200~+300%

满足

23℃+200~+300%

满足

60℃+150~+250%

满足

2

高周疲劳

万次

≥200

TJ/GW120-2013

23℃，RH50%+150~+160%

满足

23℃RH100%+150~+160%

满足

橡胶止水带伸缩缝

弹性体伸缩缝

支承构造

金属边梁和中梁刚性结构，可承受竖向荷载

弹性或半钢性结构基本无法承受竖向荷载

连接构造

刚性锚固+嵌固→粘接+嵌固

粘接

防水构造

橡胶材料（氯丁橡胶或三元乙丙橡胶）

沥青类、密封胶类

排水构造

止水带排水

无

排水构造

经历预埋锚固→现场嵌固两个主要阶段，现场施工难度大，而且伸缩缝质量影响很大，铁路上基本无法维修更换

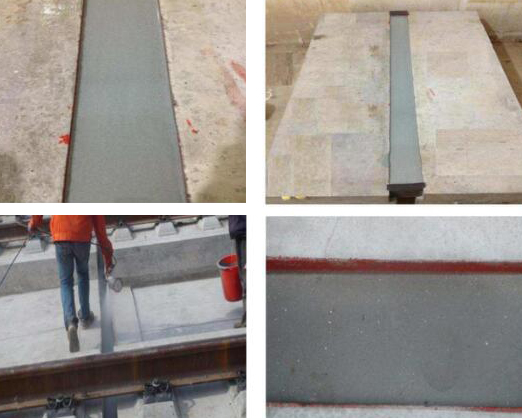

仅需要现场浇注一个主要环节，半固态弹性体形状适应性强，施工难度小，完全可以维修更换。

橡胶止水带伸缩缝存在的问题及原因

弹性体伸缩缝可以解决的问题

现象：止水带剥离、脱落

原因：工艺难度大，施工因素，成为影响伸缩装置质量的最主要原因

解决方法：简化工艺。

无支承结构、连接方式仅为粘接、半固态浇注施工，工艺简单快捷。

现象：排水通道堵塞，排水失效

原因：原设计作为排水的通道，实际上为积存垃圾的提供了空间

解决方法：取消排水功能

弹性体表面略高于桥面，水流从桥面其他部分排除。

现象：无法维修更换

原因：工艺复杂。需要抬高轨道系统，无法实现

解决方法：半固态浇注的弹性体材料具有良好的形状适应性和流动性，完全适应有限的作业空间和时间。
